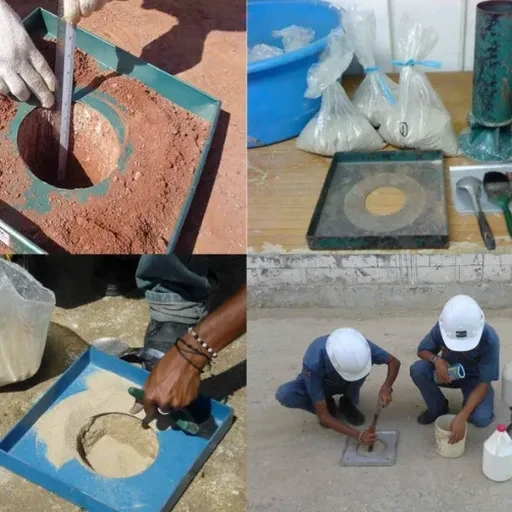

Le défaut le plus coûteux sur les chantiers de Villeurbanne, notamment dans les zones de renouvellement urbain autour du Gratte-Ciel ou des Brosses, c'est le tassement différentiel après remblaiement de tranchées. On voit encore trop de voiries provisoires qui s'affaissent six mois après la réception, simplement parce que le compactage n'a pas été vérifié avec une méthode fiable. L'essai de densité sur site au cône de sable reste la technique de référence pour valider la masse volumique sèche en place. Nous l'appliquons quotidiennement sur les remblais de tranchées de réseaux, les plates-formes de bâtiments industriels et les couches de forme avant chaussée souple ou rigide. La norme NF P 94-061-3 définit le protocole que notre équipe technique suit rigoureusement, avec un sable calibré dont la granulométrie est contrôlée avant chaque campagne. Sur les argiles limoneuses des pentes de Cusset, cet essai évite bien des sinistres à long terme.
Un compactage non vérifié sur 30 cm de remblai peut générer un tassement de 5 cm en deux ans, fissurant une chaussée ou un dallage industriel.
Comment nous travaillons
Contexte géotechnique local
Un immeuble de bureaux livré en 2019 sur le secteur des Charpennes a vu son parking souterrain se fissurer au droit des tranchées de réseaux. La cause identifiée : un remblaiement sous-compacté, avec des densités de l'ordre de 85% de l'OPM, bien en dessous des 95% exigés pour une couche de forme sous radier. Les infiltrations d'eau ont accéléré la dégradation. Cet exemple, que nous avons expertisé en second oeuvre, montre que l'économie de quelques essais de densité en phase chantier se traduit par des reprises dix fois plus onéreuses. Sur les sols alluviaux de la plaine villeurbannaise, où le toit de la nappe peut remonter en période hivernale, un remblai mal compacté devient un chemin préférentiel pour l'eau, aggravant les cycles de retrait-gonflement. L'essai au cône de sable apporte une mesure directe, opposable, que nous réalisons en présence du maître d'oeuvre ou du bureau de contrôle.
Normes techniques en vigueur
NF P 94-061-3 (Essai de densité en place au cône de sable), NF P 94-093 (Détermination de la référence Proctor Normal), NF P 11-300 (Classification des matériaux utilisables en remblai et couche de forme)
Services techniques associés
Contrôle de compactage par cône de sable
Mesure de la masse volumique sèche en place selon NF P 94-061-3. Fourniture d'un rapport Q/S avec localisation GPS des points, plan de situation et comparaison à la référence Proctor. Intervention sous 48h sur Villeurbanne.
Planche d'essai de compactage
Définition du couple engin/nombre de passes optimal pour atteindre la densité cible. Réalisation d'une planche d'essai instrumentée suivie de plusieurs essais au cône de sable pour valider le mode opératoire avant démarrage du chantier.
Paramètres typiques
Questions fréquentes
Combien d'essais de densité faut-il prévoir pour une tranchée de 100 mètres linéaires à Villeurbanne ?
Pour une tranchée de réseaux classique de 100 mètres linéaires, le Guide des Terrassements Routiers (GTR) recommande un essai par couche compactée tous les 50 mètres linéaires, soit 3 essais minimum par couche. Si la tranchée traverse des remblais hétérogènes, comme c'est fréquent dans le secteur des Brosses, nous conseillons de resserrer à un essai tous les 25 mètres pour garantir l'homogénéité du compactage.
Quel est le prix d'un essai de densité au cône de sable sur un chantier à Villeurbanne ?
Le coût unitaire d'un essai de densité sur site par la méthode du cône de sable se situe entre 100 et 130 euros, selon le nombre d'essais commandés et les frais de déplacement. Un forfait dégressif est appliqué à partir de 10 essais sur le même chantier. Ce tarif inclut le matériel, le sable calibré, la main d'oeuvre et le rapport d'essai avec plan de repérage.
L'essai au cône de sable est-il valable sur des graves de recyclage utilisées en remblai à Villeurbanne ?
Oui, sous réserve que la granulométrie du matériau n'excède pas 20 mm en proportion significative. Au-delà, l'essai devient moins précis car la cavité est trop perturbée par les gros éléments. Pour les graves 0/31.5 ou les matériaux de déconstruction, nous préconisons de compléter par un essai à la plaque selon NF P 94-117-1, qui donne une information sur le module de déformation.
Quelle densité relative minimum exigez-vous pour une couche de forme sous dallage industriel à Villeurbanne ?
Pour une couche de forme sous dallage industriel, nous visons un objectif de compactage q4 selon le GTR, soit une densité sèche en place supérieure ou égale à 97% de la densité Proctor Normal (OPN). Ce niveau est indispensable pour limiter les tassements différentiels, surtout dans le contexte des sols argilo-limoneux de la plaine de l'Est lyonnais, sensibles aux variations hydriques.
