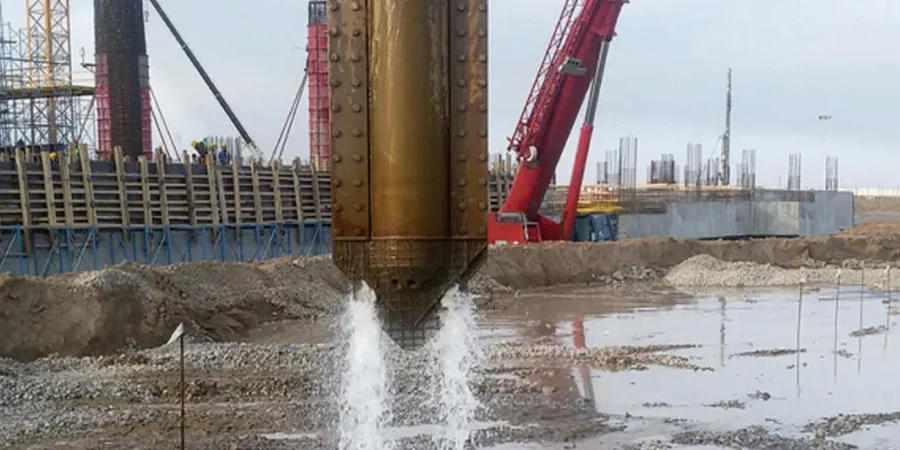

Une extension de parking semi-enterré sur l'ancien site industriel de la Soie nécessite un sol porteur capable de reprendre 250 kPa sans tassement différentiel. À Villeurbanne, les alluvions fluvio-glaciaires du Rhône présentent une fraction sableuse et graveleuse abondante mais une compacité souvent médiocre en profondeur. La conception de vibrocompactage intervient précisément sur ces matériaux granulaires propres, en réorganisant les grains par vibration profonde pour atteindre une densité relative supérieure à 70 %. Le bureau d'études dimensionne le maillage des points de compactage, l'énergie spécifique par mètre cube et la profondeur de traitement — généralement entre 6 et 14 mètres sur la commune — à partir d'une campagne de reconnaissance préalable combinant l'essai CPT pour le profil continu de résistance et des sondages carottés pour la granulométrie.
La vibrocompactation ne mélange pas le sol : elle le densifie en place, grain contre grain, sans apport de matériau extérieur ni production de déblais.
Comment nous travaillons
Contexte géotechnique local
La nappe phréatique à Villeurbanne fluctue entre 2,50 m et 5,00 m de profondeur selon les secteurs et la saison, en lien direct avec le niveau du Rhône et les infiltrations du canal de Jonage. Travailler sous eau avec un vibreur électrique exige un suivi continu du débit d'eau de lançage — entre 0,3 et 0,8 m³ par mètre linéaire compacté — pour éviter le colmatage des crépines. Le risque principal n'est pas la rupture du sol mais un traitement insuffisamment homogène : une variation de compacité non détectée entre deux points de maille peut générer un tassement différentiel de 15 à 25 mm sous une semelle filante, inacceptable pour un dallage industriel. La norme NF EN 14731 impose un plan de contrôle avec essais CPT avant et après traitement, complété par des essais de plaque chargeable si le maître d'ouvrage exige un module de réaction kv.
Normes techniques en vigueur
NF EN 14731 (Exécution des travaux géotechniques spéciaux : vibrocompactage), NF P 94-056 (Analyse granulométrique par tamisage à sec après lavage), NF EN 1997-2 (Eurocode 7 : reconnaissance et essais — corrélations CPT/Dr)
Services techniques associés
Étude de faisabilité granulométrique
Campagne de sondages carottés avec analyse NF P 94-056 sur toute la profondeur de traitement projetée, calcul du coefficient d'uniformité Cu et du pourcentage de fines pour valider l'aptitude au vibrocompactage.
Dimensionnement du maillage de compactage
Définition de la maille, de la profondeur, de l'énergie par point et du nombre de passes à partir des profils CPT initiaux et des corrélations de Schmertmann ou Baldi, avec note de calcul signée.
Plan de contrôle et réception
Rédaction du plan de contrôle qualité : positionnement des CPT post-traitement, fréquence des essais, critères d'acceptation en densité relative et résistance de pointe, conformément à la NF EN 14731.
Suivi de chantier et ajustements
Présence d'un ingénieur géotechnicien lors des premiers points de compactage pour valider les paramètres de fonçage, la remontée du cône de sol et ajuster la maille si la compacité cible n'est pas atteinte.
Paramètres typiques
Questions fréquentes
Quel est le coût d'une mission de conception de vibrocompactage à Villeurbanne ?
Une mission complète — étude de faisabilité granulométrique, dimensionnement du maillage et plan de contrôle — se situe entre 1 180 € et 5 090 € selon la superficie à traiter, le nombre de sondages CPT nécessaires et la profondeur de compactage. Ce montant couvre la phase étude uniquement ; l'exécution par l'entreprise de vibrocompactage fait l'objet d'un chiffrage séparé.
Quelle différence entre vibrocompactage et colonnes ballastées ?
Le vibrocompactage densifie le sol granulaire en place sans ajout de matériau. Il s'applique aux sables et graves propres (moins de 12 % de fines). Les colonnes ballastées, en revanche, consistent à incorporer un matériau granulaire dans le sol par refoulement ou substitution : elles conviennent aux limons et argiles molles où la vibration seule ne suffit pas.
Comment vérifier l'efficacité du traitement sur mon terrain à Villeurbanne ?
Le contrôle réglementaire suit la NF EN 14731 : on compare les profils de résistance de pointe CPT avant et après compactage sur au moins 5 % des points traités. La densité relative cible est de 70 % minimum. En complément, des essais à la plaque selon la NF P 94-117 peuvent être demandés pour valider le module de réaction sous dallage.
