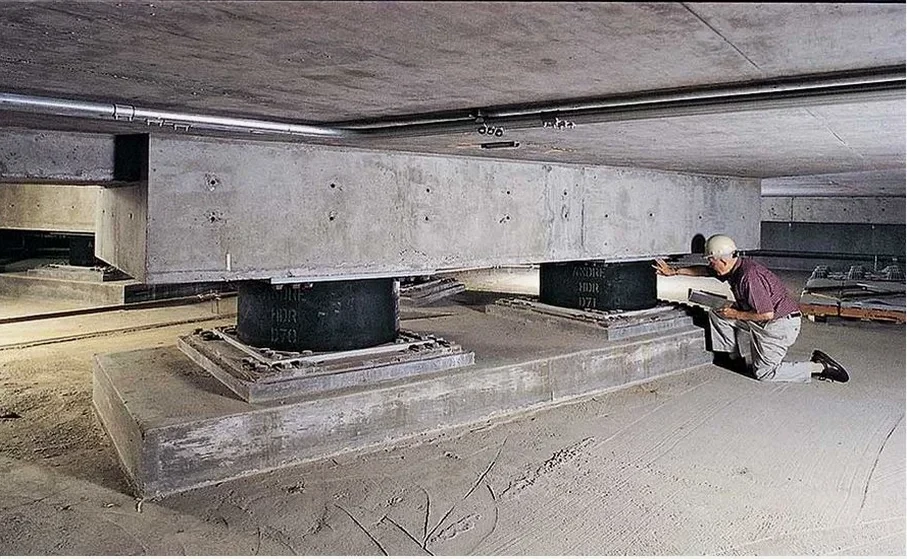

Le dimensionnement d'un dispositif d'isolation sismique à la base commence par l'analyse du mouvement sismique de référence et la vérification in situ de la portance du sol. Pour chaque projet à Villeurbanne, nos ingénieurs déploient des accéléromètres triaxiaux et réalisent des essais cross-hole afin de calibrer le module de cisaillement Gmax des alluvions fluvio-glaciaires. La conception d'isolation sismique à la base exige cette corrélation entre le spectre de réponse élastique défini par l'Eurocode 8 (NF EN 1998-1) et les propriétés dynamiques réelles du dépôt. Nous intégrons ces données dans un modèle éléments finis pour optimiser la période propre de la structure isolée. Le choix entre appuis en élastomère fretté avec noyau de plomb, appuis à friction pendulaire ou isolateurs à glissement plan dépend directement de la signature sismique locale et de la stratigraphie rencontrée sous le niveau d'assise, que l'on caractérise souvent par un essai CPT pour confirmer l'absence de lentilles compressibles dans la couche d'ancrage.
L'isolation à la base découple le mouvement du sol du bâtiment : la demande sismique sur la structure est réduite jusqu'à 70% par rapport à un encastrement classique.
Comment nous travaillons
Contexte géotechnique local
À 174 mètres d'altitude, Villeurbanne repose sur des alluvions quaternaires dont la réponse sismique est amplifiée par les effets de site 2D liés au couloir rhodanien. La conception d'isolation sismique à la base sans investigation géotechnique préalable expose à deux défaillances critiques : le sous-dimensionnement du déplacement maximal, qui peut entraîner le choc des isolateurs contre les butées et la rupture fragile de la superstructure, et l'omission du tassement résiduel après séisme, qui bloque la recentrage du système. L'Eurocode 8 impose une vérification sous séisme majoré (MCE) avec un déplacement ddl augmenté de 20% et un contrôle de stabilité au flambement sous charge verticale maximale. Une mauvaise évaluation du frottement négatif sur les pieux traversant les remblais compressibles de la plaine alluviale peut dégrader la rigidité rotationnelle des massifs et invalider l'hypothèse de diaphragme rigide en base isolée.
Normes techniques en vigueur
NF EN 1998-1 (Eurocode 8) : Calcul des structures pour leur résistance aux séismes, NF EN 15129 : Appareils d'appui parasismiques, NF EN 1337-3 : Appareils d'appui structuraux – Partie 3 : Appareils d'appui en élastomère, Arrêté du 22 octobre 2010 modifié : classification des bâtiments et règles de construction parasismique
Services techniques associés
Dimensionnement d'isolateurs sismiques
Analyse modale spectrale et temporelle non-linéaire (NLTHA) pour le calage de la période Tis, de l'amortissement ξeff et du déplacement ddl. Rédaction du cahier des charges pour essais de prototype selon NF EN 15129, avec spécification des tolérances de fabrication et du programme de vieillissement accéléré.
Essais dynamiques de sol et contrôle d'exécution
Mesures de vitesse d'onde de cisaillement Vs30 par cross-hole et down-hole pour la classification de site EC8. Contrôle de nivellement des plaques d'appui au laser tracker et vérification du couple de serrage des boulons d'ancrage sur les massifs en béton armé.
Paramètres typiques
Questions fréquentes
Quel est le coût d'une conception d'isolation sismique à la base pour un bâtiment à Villeurbanne ?
Pour une mission complète incluant l'analyse sismique, le dimensionnement des isolateurs et le suivi des essais de prototype, le budget se situe généralement entre 4 090 € et 8 390 €. Ce montant varie selon la complexité du modèle éléments finis, le nombre de familles d'appuis à qualifier et le degré de non-linéarité à intégrer dans l'analyse temporelle.
Quelle est la différence entre un appui en élastomère fretté et un système à friction pendulaire ?
L'appui en élastomère fretté avec noyau de plomb (LRB) dissipe l'énergie par hystérésis du plomb et de l'élastomère, offrant une raideur post-élastique stable. Le système à friction pendulaire (FPS) utilise une interface concave en acier inoxydable avec un patin PTFE : la dissipation est par frottement sec et la période de ré-isocentrage dépend du rayon de courbure, ce qui le rend moins sensible à la température que les élastomères.
Comment qualifiez-vous un isolateur sismique avant sa mise en œuvre ?
La qualification suit la norme NF EN 15129. Elle impose des essais de prototype sur au moins deux échantillons : essai de compression simple, essai de cisaillement cyclique à ±ddl sous charge verticale maximale, essai de vieillissement accéléré (ozone, température) et essai de force de recentrage. Chaque essai fait l'objet d'un rapport de conformité transmis au bureau de contrôle avant approbation pour la production en série.
Quelle est la durée de vie d'un système d'isolation sismique ?
Un système d'isolation sismique conçu selon l'Eurocode 8 et la NF EN 15129 est dimensionné pour la durée de vie nominale de la structure, soit 50 ans pour un bâtiment courant. Les essais de vieillissement accéléré simulent cette période. Un plan de maintenance avec inspection visuelle périodique des appuis et mesure des déplacements résiduels est exigé pour garantir la fonctionnalité sur le long terme.
Faut-il un joint parasismique autour d'un bâtiment isolé à la base ?
Oui, c'est indispensable. Le joint périphérique doit absorber le déplacement maximal ddl sous séisme ultime sans contact avec les mitoyens ou le sol. Sa largeur est égale à ddl majorée d'un coefficient de sécurité de 1.2, avec un système de couvre-joint flexible empêchant l'intrusion de débris. Ce détail constructif est critique pour éviter le pontage de l'isolation en cas de séisme.
